芯品｜RS631B高压固定增益仪表放大器

---

仪表放大器是模拟信号链领域里与模数转换/数模转换（ADC/DAC）相当级别的高端产品，技术门槛高、研发难度大，长期以来都只能从欧美供应商中选择，欧美一线品牌经过持续优化升级，针对工业、电力、医疗、运动控制等市场的应用需求，逐步发展完善出来一系列型号，形成了高中低档应用全覆盖的产品体系。限于技术壁垒尤其是工艺上的掣肘，采用国内工艺的民用仪放产品一直都是空白

为了规避工艺上的短板，RS631B采用国内工艺设计，选择固定增益的设计方案，将增益倍数固化在电路设计里，以避免使用厚膜电阻工艺。相比外置电阻设置增益的传统仪表放大器，固定增益方案既能解决国产化的应用要求，也能让用户节省掉一颗高精度电阻。

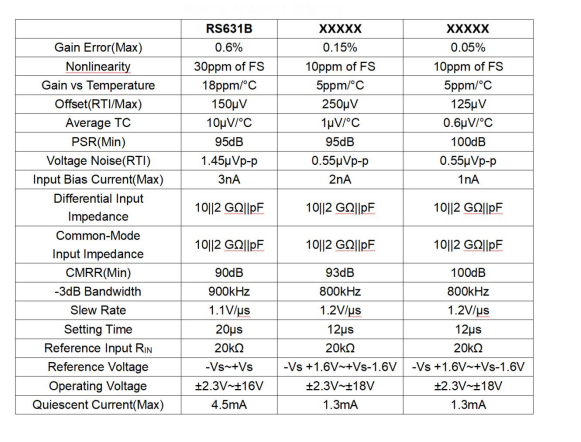

RS631B参数上主要对标AD621，其主要参数特性如下：
内置固定增益，提供10增益倍数；
增益误差：0.21%，最大0.6%；
-3dB增益带宽:  900kHz
压摆率：1.1V/μs
低输入失调电压：70 μV(Typ)；
低输入偏置电流：0.5nA；
低噪声：1.45μVpp；
共模输入电压范围：(V-)+0.6V ~(V+)-1.5V
高共模抑制比CMRR 110dB；
高电源纹波抑制比PSRR 115dB；
低功耗：3.4mA；
宽工作电压范围，±2.3V~±16V；
扩展工业级工作温度范围-40°C~125°C。

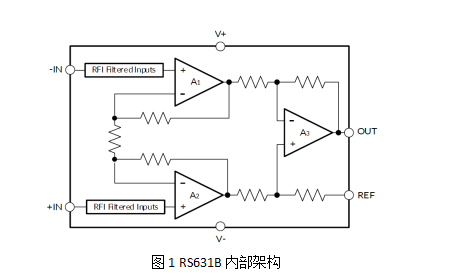

  固定增益仪表放大器内部架构上与传统仪表放大器略有不同，下面是RS631B的内部架构：

由上图可以看出，RS631B内部的电阻并不要求绝对精确值，只需要做到相对比例精确即可；而外置电阻设置增益的仪表放大器，内部的6颗电阻要求阻值要足够精确，并且由于需要尽可能小的增益误差，外部设置增益的电阻，通常都需要采用0.1%以上的高精密电阻，价格相当昂贵。

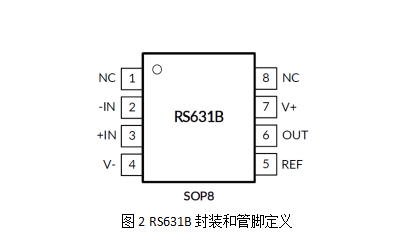

RS631B采用SOP8封装，封装尺寸和管脚定义与AD621兼容，欢迎各界工程师朋友索样评测。
